概述

照明設計是一項極具創造性的工作，盡管光是其唯一的材料，但經過精心設計，后期設計效果有千萬種可能。照明設計的創作空間猶如浩瀚宇宙，但是其中并不是無跡可尋，接下來，敘品本色將陸陸續續和你揭秘照明設計中的那些不可不知的“套路”——十大照明設計方法。本期要講的是：泛光照明

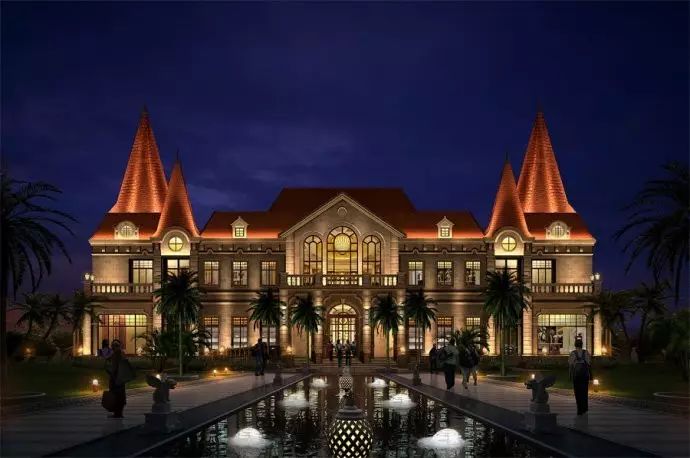

泛光照明





泛光照明是一種使室外的目標或場地比周圍境明亮的照明。物外部的一種照明方式。通常用投光燈照射某一情景或目標，而且照度比周圍照度明顯高的一種照明方法。泛光照明的目的是多種多樣的，其一是為了安全或?yàn)榱艘归g仍能繼續工作，如汽車停車場、貨場等；其二是為了突出雕像、標牌或使建筑物在夜色中更顯特征。







泛光照明要求





1、在近處能夠看清楚建筑立面細部的材料顏色和質感等，在遠處能夠看清楚建筑體量和立面的光色。



2、要掌握建筑立面的特點，從幾個不同的角度照射，以便產生顯著的立體感，特別是產生光色的層次效果。



3、要突出照射建筑立面，使它與周圍環境形成明暗對比，充分發揮周圍環境的陪襯作用。



4、了解建筑立面材料對光的反射比，在此基礎上確定要求的照度。



由此可見，合理選用光色十分重要，要掌握建筑物的特點和建筑風格、藝術構思等，找出不同角度投光時最引人注目的特色，選擇觀看率最高的立面照射面。









泛光處理技法要點





泛光照明不應將物體“淹沒在燈光的海洋中”。通過使相鄰幾個區域分別得到較多或較少的照明或陰影，泛光照明應能顯示物體不同平面和組成部分的起伏輪廓。其中，泛光燈具的數量、位置和投射角是關鍵問題。



投射角與投射方向



一般來說，用分隔的成組泛光燈具沿同一方向向受照對象投射，或從兩個方向以對比的色調投射，都可以得到增強立體感的效果。為了看清陰影和表面起伏，照明方向應不同于觀察方向，這兩個方向所成的角度應至少為45°。然而，對于可從幾個地方看見的紀念碑而言，不可能嚴格遵守此規則，應選擇主要觀察點，照明設計中優先考慮此觀察方向。





投射距離與亮度



在夜晚，建筑和雕塑細部的可見度主要取決于亮度，因此泛光燈具根據需要可以遠距離或近距離設置，也可以顯露地或隱蔽地設置。遠距離投射可以改進亮度的均勻性;近距離投射則能強調受照面的細部和質地。對整個受照面來說，其上部的平均亮度為下部的2～4倍時，可使觀察者產生上下部亮度相等的感覺。









如何防止泛光照明中的眩光





引起眩光的主要因素有：光源的亮度;光源的位置;與周圍照明環境的對比;光源的外觀大小與數量等，那么在泛光照明設計中如何控制不舒適眩光呢?





在一些城市的沿街商店，經常會看到招牌、廣告標牌都采用泛光照明，但是選用燈具的亮度與周圍環境的反差太大，角度安裝不合理，以及許多標牌的表面采用鏡面處理，這都造成了不舒適眩光。



所以說在招牌、廣告標牌的照明設計時，要考慮到周圍的照明環境，招牌的照度一般在100～500lx，為了保證具有較好的均勻度，安裝招牌、廣告牌上面的燈具間隔應是托架長度的2.5～3倍，如果間隔太寬的話，則會產生扇形的亮區。如果采用側面照明，要考慮燈具的遮擋，使不需要的光盡可能的減少。在對建筑物的泛光照明中，基本上是將燈具從下向上照射，不太容易造成眩光。







泛光照明同周圍環境相配合





如果對城市干道兩旁的高大建筑物都采用同一種照明方式，那么就會給人一種平淡無味，甚至呆板的感覺。那么如何解決這種現象呢?



1、要考慮到建筑物的材料與燈具的光源相結合，建筑物泛光照明照度一般在15～450lx之間，大小取決于周圍的照明條件和建筑材料的反射能力;



2、要考慮建筑物的造型與光源的色彩相結合。根據建筑物的造型可選擇彩色照明，在建筑物的正面和側面之間造成明顯的顏色反差，增添一種節日氣氛;



3、建筑物泛光照明與霓虹燈照明相結合。對于建筑物單是泛光照明還不夠，還可以配合霓虹燈照明，在一座建筑大廈的照明設計中，群樓部份可用霓虹燈進行裝飾，主樓可采用泛光照明，根據建筑物的造型選擇霓虹燈，形成一種主體式照明效果。特殊的建筑可以配以特殊的燈光效果使建筑與環境相得益彰。







泛光照明設計案例





中國館，作為世博場館最重要的場館之一，其本身就應該成為世博會的一個精彩展品。中國館經緯交錯的斗拱造型氣勢磅礴，但這一外觀對于照明而言卻提出了挑戰。





焦點問題有如，燈具的隱藏，紅色還原性，層次感，體量感等等。設計團隊經過大膽的創想，細致的科研，反復的論證，為中國館的室外泛光照明提出了一個完整可行的方案。此次照明設計針對上海世博會中國館——國家館和地區館的室外泛光照明。



設計理念：充分體現兩館建筑本身的設計理念。透過“中華之冠”“天下糧倉”“鼎盛中華”的象征寓意，國家館的建筑精髓是斗拱結構，“匠人營國”中九經、九緯的成為屋頂構架，以及富有東方神韻的中國紅。中國館，是永久性、標志性建筑，體量巨大，氣質古典。過于搶眼的、高頻率、大規模的動態變化會喧賓奪主。在保持主要照明效果不變的基礎上，在特定時刻，增加適量與建筑文化相吻合，與環境相協調的創意變化，提高建筑的生命力。





中國館泛光照明設計通盤考慮，在建筑主體結構部分橫梁的下檐口，安裝多套集中控制的LED燈槽（3000K）對上層橫梁底部投光，以求形成中國館底層最亮、層層衰減的“退暈”效果。



泛光照明設計中盡量隱藏?zé)艟?，要求燈具表面涂上與建筑顏色相仿的涂料，以免白天過度破壞建筑主體的外觀現象。在泛光照明設計燈具的安裝和選用上通過調整燈具角度、控制LED光源的投射角度達到減少外溢光、防眩光的目的。此外，對于建筑表面大面積紅色高反射率的鋁板，夜間泛光照明設計形成的紅色漫反射會影響到地區館頂部觀景平臺，造成平臺上的物體呈現紅色，且顯色性差。



泛光照明設計中通過在頂部設置藍色和綠色光的投光燈，對紅色漫反射區進行光譜綜合，以求達到最佳的夜間視看效果。







葉成敏 特邀點評嘉賓

浙江華越設計股份有限公司（光環境所）   總經理









點評內容

從建筑夜景照明角度來說，不管什么照明方式，基本目的都應該表達建筑功能、建筑文化內涵、提高夜間的識別度，作為文化傳播的方式之一。個人認為，高桿或立桿投光方式、大小寬窄角度的投光方式、以及洗墻燈均勻投光方式等都可以稱為泛光照明方式。不論是均勻照明還是重點照明，都可以通過泛光照明來解決。對于傳統建筑和立面簡潔明了的現代建筑，泛光照明不失為比較優越的方案之一。舉個例子，歐洲很多老建筑，立面的雕塑、半浮雕將建筑的文化內涵表現的淋漓盡致，采用泛光手法將這些承載歷史和文化的符號表現出來，其實就基本達到了夜景照明的意義；中國大體量的古建筑其實也非常適合泛光照明，雕梁畫棟、斗拱雀替，在燈光下都有了新的生命力。燈光帶來的明暗對比、色彩對比，能適合建筑本事的需求，能引起人們的思考，能給人民留下記憶，就是成功的照明設計。
