伴隨著智慧城市建設的進一步推進，LED照明成為許多城市在智能化發展中積極實踐的方向，戶外景觀照明也隨之進入多樣化時代，對照明形式展現也有了更高層次的追求。在百花齊放的夜景照明形式中，最令人關注的是大型建筑群幕墻。

從杭州G20峰會，到天津全運會，到廈門金磚會議，越來越多的建筑群幕墻照明被用來充當城市創意和內容的載體，以此來重構城市形象，打造城市名片。這背后，如何將燈具很好地聯動起來，形成創意十足的立面動畫，則是一項浩大的工程。

今天，我們就來談?wù)剶⑵繁旧笮途坝^照明的燈光控制方式：互聯網控制系統。

什么是互聯網控制系統？


系統以成熟可靠的互聯網為基礎，采用標準的TCP和UDP協議，能夠?qū)崿F(xiàn)多地點的景觀照明項目之間同步聯動，展現出震撼的巨幅城市燈光效果，是城市景觀一道亮麗的風景線。其遠程管理單元可在任意可接入互聯網的地點登錄并對整個項目進行全方位的管理。

控制系統功能特點

1、采用互聯網TCP/IP協議和標準UDP網絡協議，聯通整個控制系統，實現各樓宇動態效果統一管理。

2、通過GPS衛星、網絡時鐘、基站時鐘等多種方式授時，確保項目整體的同步性。

3、系統提供RS485、RS232、RJ45、DVI等多種外部接口，可與音響、噴泉、強電等設備聯動，保證項目聯動控制的整體協調性。

4、在任何地點，任意互聯網內電腦，都可通過管理賬戶與密碼登錄管理。

5、主控端可監控每個節點、每臺LED控制器，實時掌握整個系統的運行狀態。

6、軟件中實時顯示各個節點播放的節目清單，對各節點內容可任意添加、修改、刪除。

7、系統可遠程控制每個節點的關機、重啟。

8、主控端支持定時播放節目預設效果，實現多種播放模式的自動切換。

9、主控端采用高性能專業級圖形工作站和數據分配服務器，保證強大的動畫處理能力。

10、節點端主機采用工控機，確保項目長期運行的穩定性。

11、節點端支持脫機運行，在斷網情況下，項目整體動畫仍可同步播放。

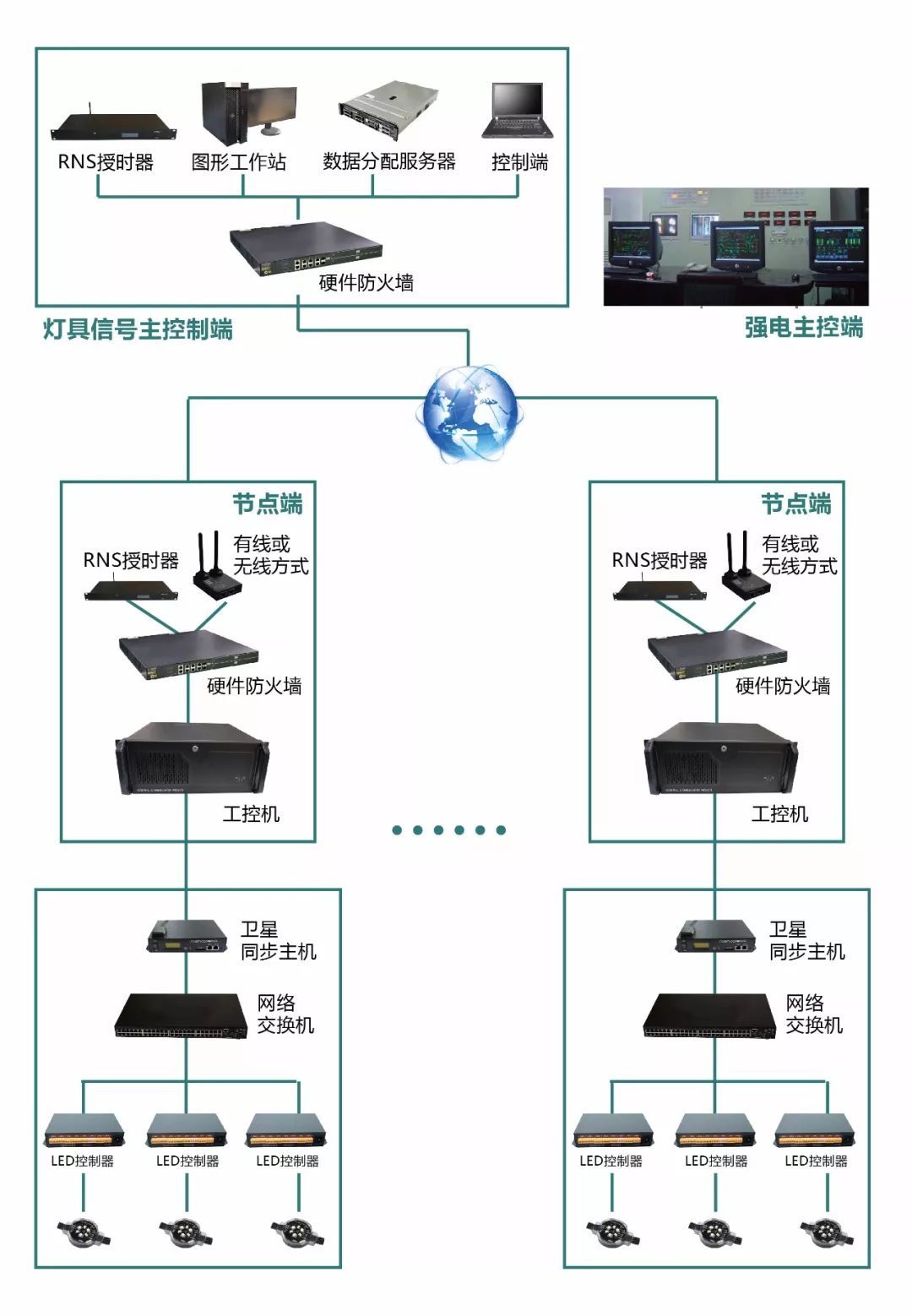

控制系統組成

系統由主控端和節點端兩部分組成。

主控端：主要包含圖形工作站、數據分配服務器和管理端計算機三部分，圖形工作站用于項目整體動畫的編輯、分割、轉化處理。服務器作為整個系統的數據中轉站，可將圖形工作站上傳的動畫分發到各個節點端，同時也用于將管理端的控制命令下達到各節點。任意一臺可接入互聯網的計算機都可作為管理端，通過互聯網憑賬戶與密碼登錄到互聯網控制系統，對整個系統進行遠程控制。

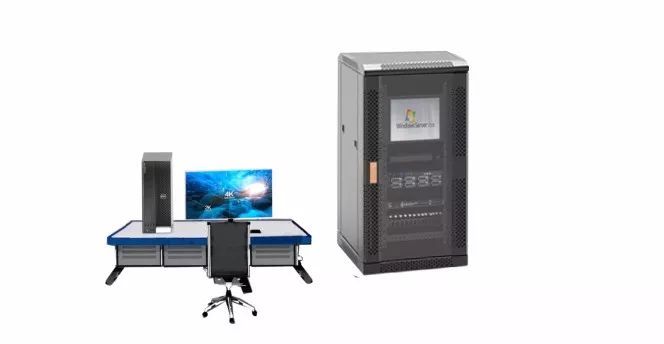

▲ 主控端設備

節點端：通過ADSL、寬帶共享、光纖、無線網橋、無線4G等方式接入互聯網。從服務器下載單個節點端的數據，接受管理端控制，將動畫數據發送至LED燈具控制系統。

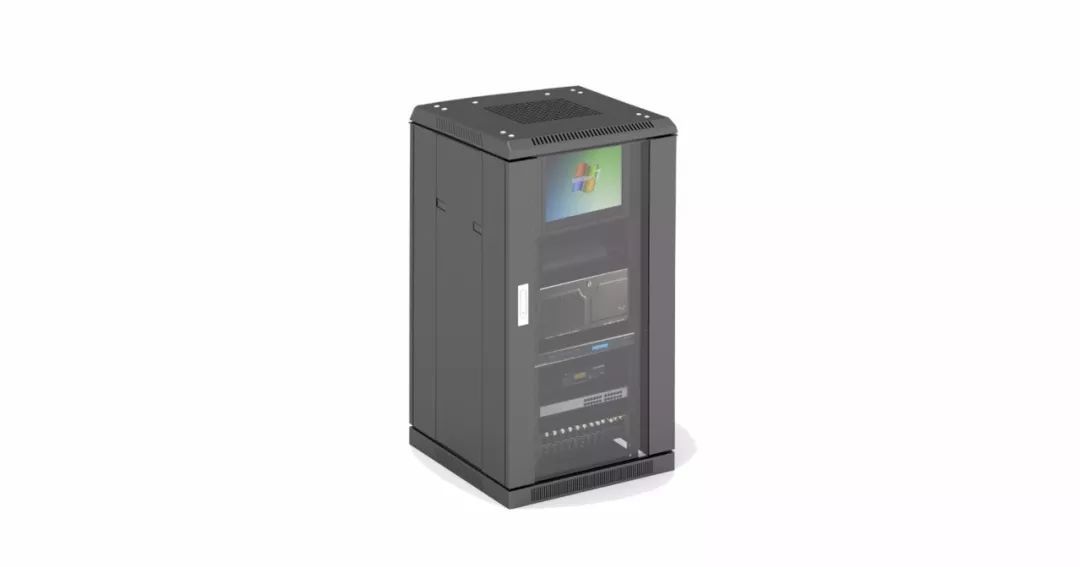

▲ 節點端設備

控制系統應用案例

>>

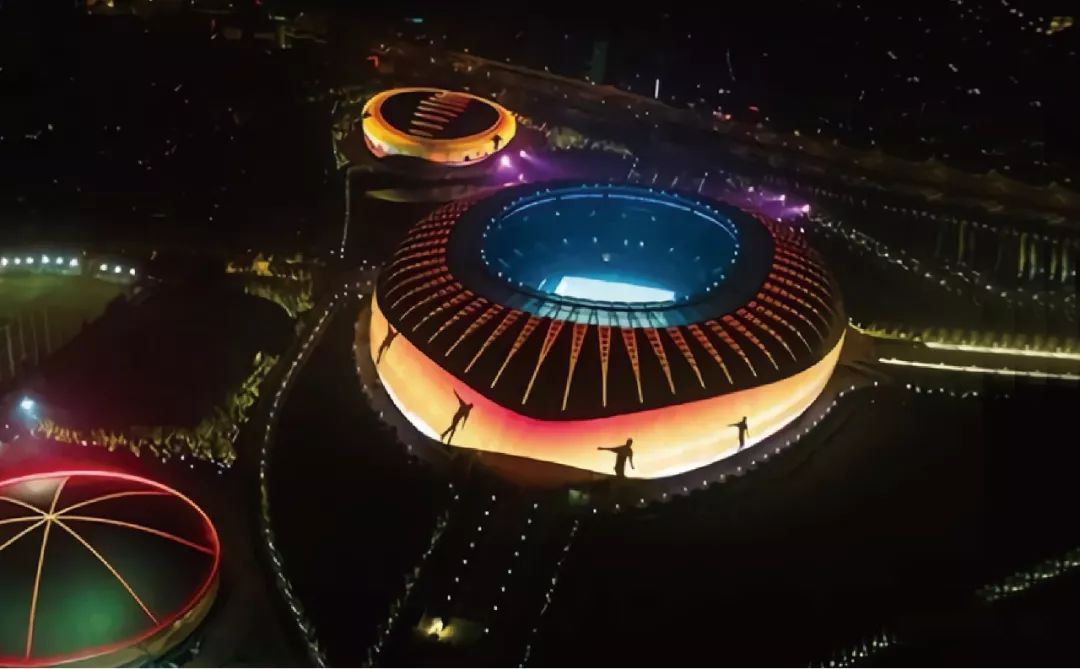

天津全運會奧體中心體 育場

天津奧體中心體育場是舉辦2017年天津全運會賽事和開幕式的主場館，場館外立面以燈光內透為照明手法，采用二次封裝Φ50DMX LED點光源安裝于弧形玻璃幕墻后，圍繞館身形成一面巨型的弧形媒體屏。燈光與臨近游泳跳水館、體育館燈光經 智能DMX控制系統統一控制，可在聯動控制和單獨控制之間自由切換，滿足不同場景下各場館的亮燈需求。

>>

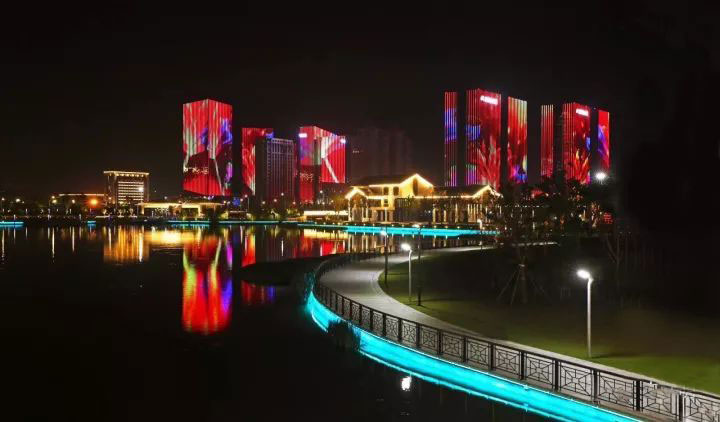

嘉興平湖總部商務區樓宇聯動

嘉興平湖總部商務區建筑燈光秀，采用國際領先的互聯網+GPS衛星控制系統，多棟樓宇之間實現燈光“統一聯動、變幻無窮”，組成了一幕幕靈動而又壯美的畫面，花鳥蟲魚、文化平湖等主題影像輪番播放，將城市的夜空裝扮得絢麗多彩。

>>

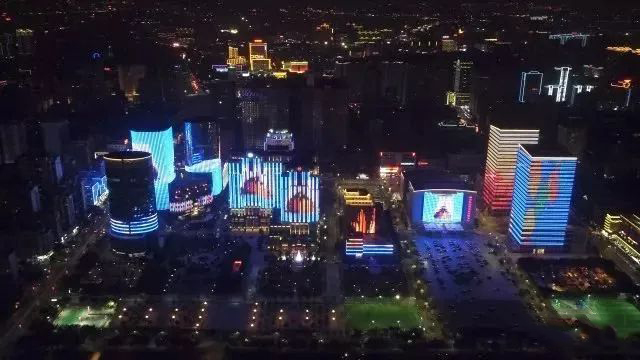

汕頭時代廣場光影秀

時代廣場是汕頭市城市中心核心區，區域內建筑群外立面覆蓋安裝60萬顆二次封裝LED點光源，燈具由互聯網智能控制系統控制燈光展現，聲光電的結合，以獨到視角挖掘汕頭之美，打造粵東乃至整個廣東地區第一個大型建筑媒體墻照明，著重體現汕頭時代風貌，展現汕頭風情，展現時代廣場作為城市客廳的氣度。
