第一次安裝，請嚴格按照步驟來操作，減少錯誤發生。

　　第1步：

　　檢查電源電壓，找出直流正負連接開關電源，將220V電源線連接到開關電源，(確認連接正確后，連接到AC或者NL接線柱)然后插上電。會發現電源有個燈會亮，然后用萬用表，直流檔測量一下V+ 和V-之間的電壓，確保電壓在4.8V-5.1V 之間，旁邊有個旋鈕，可以十字螺絲刀調節一下電壓。為了減少屏幕發熱延長壽命，在亮度要求不高的場合，可以把電壓調節到4.5V-4.8之間。確認電壓沒有問題后，斷開電源，繼續組裝其他部分。

　　第2步：

　　先把電源關閉。將V+連接紅色線，V-連接黑線，分別連接到控制卡和LED單元板，黑線接控制卡和電源的GND。紅線連接控制卡的+5V和單元板的VCC。每個單元板1條電源線。完成后，請檢查，連接是否正確。

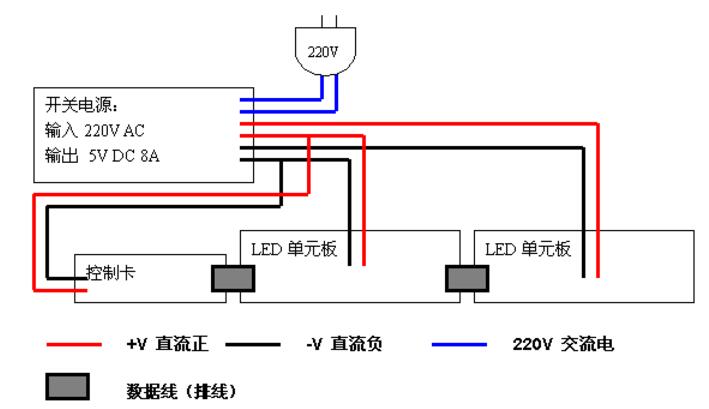

電源連接示意圖

　　第3步：

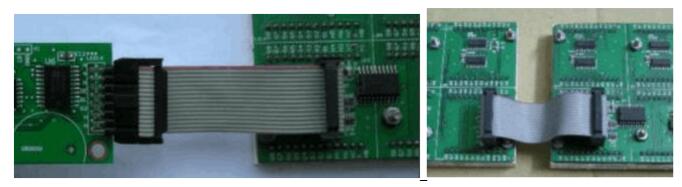

　　連接控制和單元板，用做好的排線，連接。注意方向，不能接反。請注意，單元板2個16PIN的接口，1個是輸入，1個是輸出，靠近74HC245/244的是輸入，將控制卡連接到輸入。輸出連接到下一個單元板的輸入。

　　第4步：

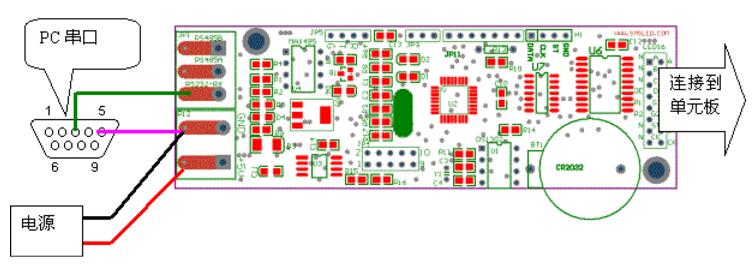

　　連接RS232數據線，將做好的數據線一頭連接電腦的DB9串口，另一頭連接控制卡，將DB9的5腳(棕)連接到控制卡的GND，將DB9的3腳(棕白)連接到控制卡的RS232-RX。如果你的PC沒有串口，可以到電腦城買條USB轉RS232串口的轉換線。

　　第5步：

　　再次檢查連線，是否正確，黑線連接的是-V和GND。紅線連接的是+V和VCC +5V。

　　第6步：

　　接通220V，正常情況下，電源燈亮，控制卡亮，屏幕有顯示。如果不正常，請檢查連線?；蛘卟榭村e誤檢修。

　　第7步：

　　打開下載的軟件，設定屏幕的參數，發送字幕。具體參照軟件使用說明。如果屏幕出現兩個單元板顯示相同的內容，請把用軟件設定屏幕的大小為8個漢字。第5步：再次檢查連線，是否正確，黑線連接的是-V和GND。紅線連接的是+V和VCC +5V。
